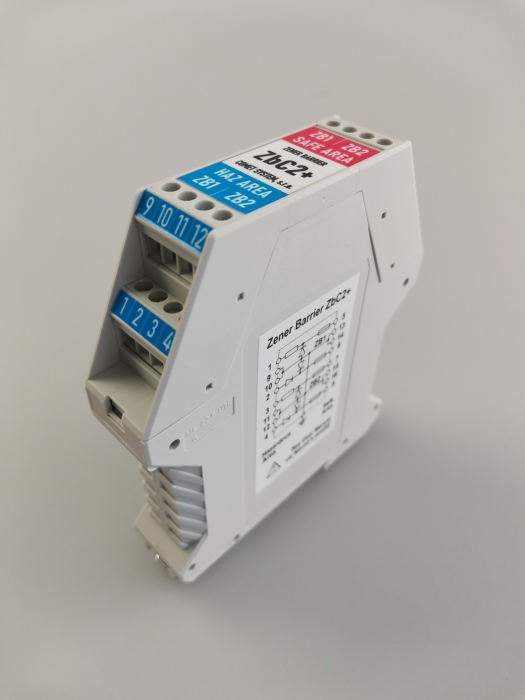

Barrera Zener ZbC2+

La barrera Zener ZbC2+ es una interfaz intrínsecamente segura y certificada. Se utiliza para conectar un dispositivo intrínsecamente seguro y certificado ubicado en una atmósfera potencialmente explosiva (área peligrosa) a un dispositivo no certificado que se encuentra en un área segura.



La barrera Zener evita la transferencia de energía demasiado alta desde el área segura al área peligrosa. La barrera ZbC2+ Zener contiene dos barreras de retorno de diodo idénticas en una carcasa común y está diseñada para montaje en riel DIN en un área segura.

  • código
    ZbC2+
  • Garantía
    3 años

Datos técnicos

Valor Medido

Temperatura
Humedad relativa

TIPO DE BARRERA Y DISEÑO

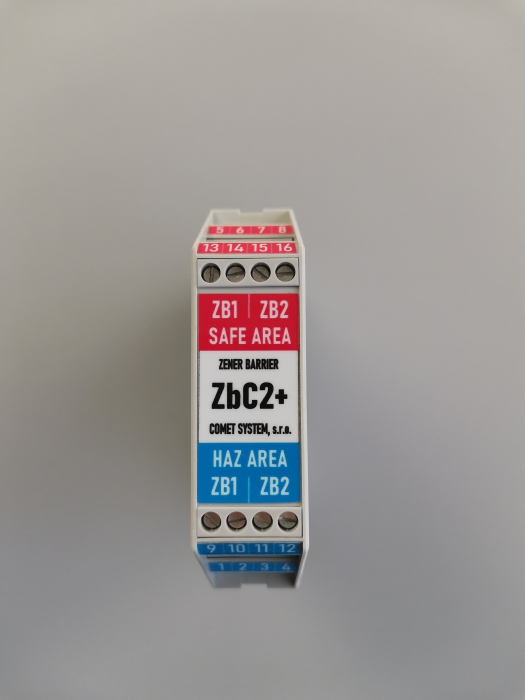

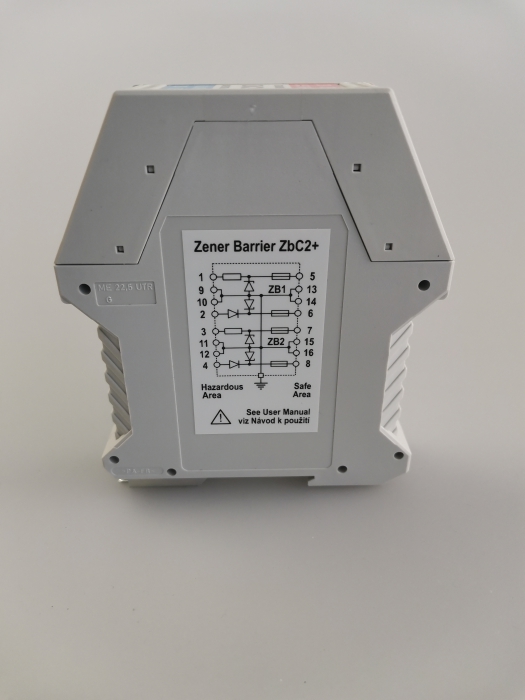

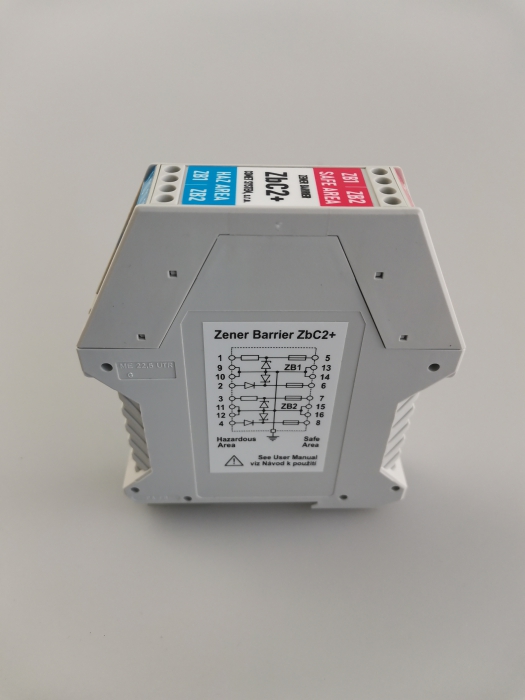

Dos barreras Zener idénticas ZB1 y ZB2 en la carcasa común
Polaridad positiva con diodo de retorno

ESPECIFICACIONES ELÉCTRICAS

Resistencia nominal Ro 310 Ω
Calificación del fusible 40 mA
Resistencia en serie Rs1 = 355 Ω (terminals 1-5, terminals 3-7)
Rs2 = 42 Ω (terminals 2-6, terminals 4-8)
Caída de tensión en el diodo de retorno 0.8 V
Tensión de trabajo (terminales SAFE) máx. 26 V a corriente inferior a 10 uA

DATOS TÉCNICOS GENERALES

Rango de temperatura de funcionamiento -20 a +60 °C
Dimensiones 22,5 x 114 x 100 mm
Peso 125 g
Garantía 3 años

DATOS PARA LA APLICACIÓN EN RELACIÓN CON ÁREAS PELIGROSAS

Conformidad con la directiva 2014/34/EU
Cumplimiento los estándares EN IEC 60079-0:2018, EN 60079-11:2012
Certificado FTZU 22 ATEX 0018X
Marca de identificación EX ll (3)G [Ex ic Gc] IIC
Tensión Uo 29,4 V
Corriente Io 96 mA
Resistencia Ro min. 306 Ω
Capacitancia Co + Induktancia Lo 120 nF + 2 mH or 60 nF + 4 mH
Tensión máxima segura 250 V
